Barracuda Brick Slip System - innovativt fasadesystem
Barracuda Brick Slip System er et innovativt fasadesystem som lar deg montere tynne “brick slips” (petringer) på et underlag ved hjelp av et støtte- og festesystem, slik at man oppnår utseendet og egenskapene til ekte murverk, men med lavere vekt og enklere montasje.
Systemet er utviklet over flere år, og kombinerer fleksibilitet med høy ytelse. Det er patentert i flere regioner, inkludert UK, EU, USA, Canada og Australia.
Noe av det som gjør Barracuda unikt er at det kan tilpasses nesten alle typer tegl – også de med ujevnheter, hulrom eller varierende tykkelser.
Tekniske spesifikasjoner & systemkomponenter
For håndverkere som vurderer å jobbe med Barracuda, er det viktig å kjenne de tekniske grensene, komponentene og materialegenskapene.
Systemets oppbygning og komponenter
• Barracuda er et bæresystem som holder og sikrer petringene slik at de utgjør fasadens ytre lag.

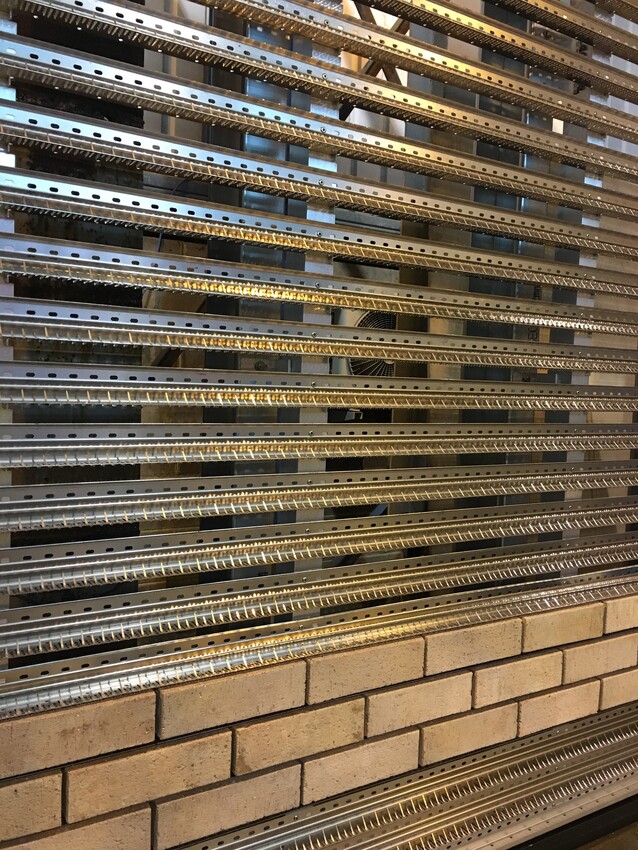

• Systemet leveres med horisontale skinner (R1, R2, R3) i rustfritt stål og vertikale “L” og “T” aluminiumskomponenter med integrerte “avstands-stoppere” for skiftegangsmerking.
• Forankring: popnagler eller selvborende/skruer i rustfritt stål benyttes til å feste skinnene til understrukturen.
• Petringer: minimumstykkelse på 40 mm
• Systemvekt: inklusive petringer(40mm) og mørtel, ca. 92 kg per m² (basert på teglsteinens densitet ~2000 kg/m³)
Toleranser og kompatibilitet
• Barracuda tillater variasjoner i teglhøyde – systemet kan håndtere tegl med høyde fra ca. 54 mm til 71 mm (f.eks. DNF, DF/WDF/EF, DE-NF).
• Systemet gir posisjonering av petringen etter toppen i stedet for bunnen, noe som gir mer autentisk utseende mot tradisjonell mur.
• Ingen spesialprofiler er nødvendig – systemet kan bruke “vanlige” petringer, også de med mørtelgrop og hulltegl.
• Hjørnestein kan leveres som ett stykke uten behov for liming.
Ytelse, tester og sikkerhet
• Systemet er testet for vindbelastning og slag både før og etter fuging.
• Uten fuging tåler systemet 245 mph vind (ca. 395 km/t) i pull-out tester.
• I slagtester uten fuging viser systemet ubetydelig risiko ved 500 J myk slagpåvirkning og lav risiko ved 10 J hard slagpåvirkning. Når fuging er gjort, gir systemet forbedret sikkerhet og ytelse, med karakteriseringer som “Class I” for bruksegenskaper.
• Systemet benytter materialer med brannklassifisering A1, da både stål og aluminium regnes som ikke-brennbare konstruksjonsmaterialer.
Installasjon: Trinn for trinn for håndverkere
Forberedelser og logistikk
1. Pakking / mottak og lagring
o Skinner leveres pakket på pall, og må oppbevares horisontalt på jevnt underlag.
o Ikke stable paller oppå hverandre, og ikke legg øvrige materialer oppå skinnene.
o Petringer, festemidler og verktøy leveres i separate bokser som bør lagres tørt.
2. Tegninger og målinger
o Gjennomgå alle detaljtegninger (TD-B-101 til TD-B-121) for prosjektet.
o Ha oversikt over hvilke forbandt, skiftegang og avstander som skal brukes ved montering av fasaden.
o Gjør en detaljert oppmåling av underlaget for å avdekke avvik som må rettes ut før montering.
Montering av skinnesystemet
3. Montering av “L” og “T”-skinner (aluminium)
o Disse leveres hovedsakelig ferdig kappet, men hvis de må kuttes på stedet gjelder følgende avstander for DF/WDF/EF: bunn skal kuttes 68 mm under laveste avstandsstopper, topp 72 mm over øverste avstandsstopper.
o Skinnene festes til beslag som er forankret i bygningsstrukturen.
o Maksimal senteravstand for de vertikale profilene (“L” og “T” skinnene) er ca. 600 mm.
o Skinnene må justeres og holdes midlertidig f.eks. med tvinger før endelig feste for å sikre korrekt nivå og avstand.
4. Montering av horisontale skinner (R1, R2, R3)
o R1 (standard) skinner plasseres på avstandsstoppere og festes med 4,8×8 mm popnagler eller selvborende/skruer i rustfritt stål.
o R1-skinner skal ha 6 mm fugesprekk mot hverandre, sentrert over T-profil.
o R2 (bunn) skinne plasseres sammen med R1 og festes med avstandskloss som sikrer korrekt klaring.
o R3 (topp) skinner monteres med selv borende/selvtappende skruer 4,8×19 mm og plasseres 72mm* over topp avstandsstopper. *=gjelder teglformat DF/EDF/EF (+/-215x100x65mm)
o Alle skinner har krav om minst 10 mm kantavstand for festemidler.
Montering av petringer
5. Installasjon

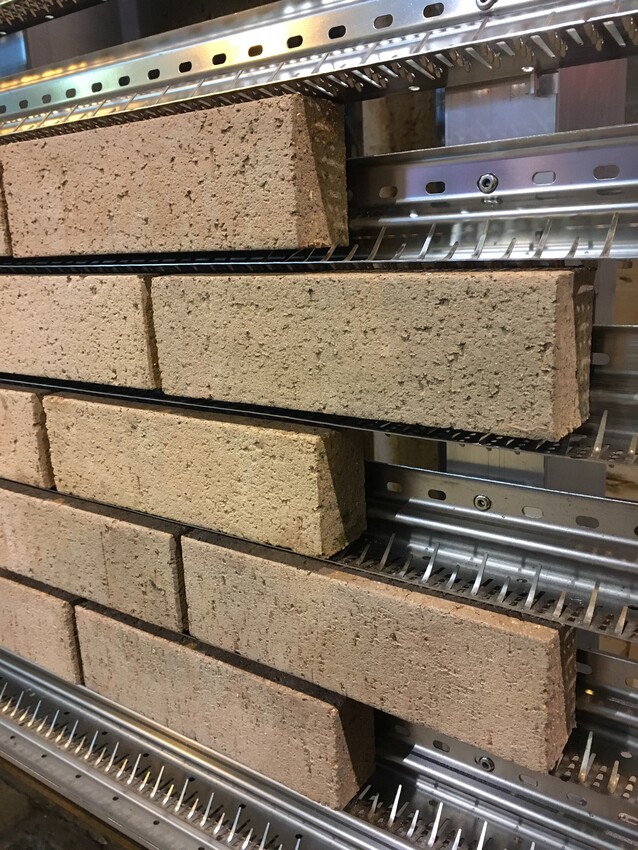

o Petringer med tykkelse 40 mm skyves inn mellom R1 skinnene.
o Stein kan settes inn fra alle retninger – topp, bunn, venstre, høyre – men bunnen og topplaget må monteres først.
o For første/nederste skift: må det lages spor i teglsteinen, i henhold til tegning CU-B 101. R1-skinne klemmes midlertidig for å skape klaring.
o For øverste skift: må det sages spor som lar topp-profilen(R3) gripe korrekt.
6. Justering og finposisjonering
o Teglsteinen kan justeres sideveis etter montering ved bruk av skrutrekker eller en bred meisel.
o Man må være forsiktig med tennene på skinnene – trykk lett for å bøye dem ut av veien ved behov.
Fuging / injeksjon av mørtel
7. Når og hvordan fuging utføres
o Petringene kan stå midlertidig uten fuging, men bør ikke stå uten fuger mer enn 2 uker.
o Start fugingen med stussfugene, og fyll deretter liggefugene.
o Mørtelpistolen skal levere mørtel med jevn konsistens, uten at vann skilles ut. Bruk helst en elektrisk eller luftdrevet mørtelpistol med trakt for påføring.
o Fyll de liggende fugene minst 30 mm dype, slik at tennene i skinnen låses korrekt i mørtelen.
o Når fugene bygger litt ut, formes de med fugejern til ønsket form.
o Fugemørtelen må ikke påføres under ugunstige temperaturforhold (for kaldt, regn) som kan skade bindingen før herdingen.
8. Etterbehandling
o Etter 28 dager kan overflaten lett børstes med myk kost og vann for å fjerne løse rester.
o Unngå påvirkning og slag mot fasaden i herdeperioden.
Fordeler og bruksfordeler for håndverkere
Ved å bruke Barracuda Brick Slip System kan man få flere fordeler:
• Raskere installasjon: Klikkmontering og prefabrikkerte skinner gir effektiv fremdrift i arbeidsprosessen.
• Estetisk kvalitet: På grunn av systemets evne til å justere toppkant av petringen, oppnås et visuelt utseende nær tradisjonell mur.
• Fleksibilitet i valg av tegl: Systemet håndterer mange typer tegl inklusiv “unøyaktige” eller håndformede typer.
• Minimal liming / kutting: Ingen spesialprofiler kreves, og hjørnepetring kan leveres som hel del, uten behov for liming fra leverandør.
• Høy sikkerhet: Gjennom omfattende testing for vind- og slagbelastning, selv uten fuging, gir systemet trygghet i byggeperioden.
• Kostnadsreduksjon: Fra én standard murstein kan man produsere to petringer i mange tilfeller.
• Lang levetid og garanti: Systemet er testet for langvarig holdbarhet og leveres med design life warranty (levetidsgaranti).
Mulige utfordringer og forhold du må være oppmerksom på
• For meget sprø tegl må man sjekke at den tåler tilpassing til en petring. Selv om Barracuda er “tolerant”, krever systemet at produsenten bekrefter egnethet.
• Korrekt plassering av skinner er viktig — små avvik kan påvirke grepet og låsing.
• Hvis petringene settes opp uten fuging, må du være spesielt forsiktig så de ikke løsner før fugene er påført.
• Temperaturbegrensninger og værforhold kan påvirke fugemørtelens utførelse – planlegging er nødvendig.
• Overgang mot murverk – systemet krever at understrukturen (stål, betong, lettkonstruksjon) kan bære lasten og festes korrekt til.
